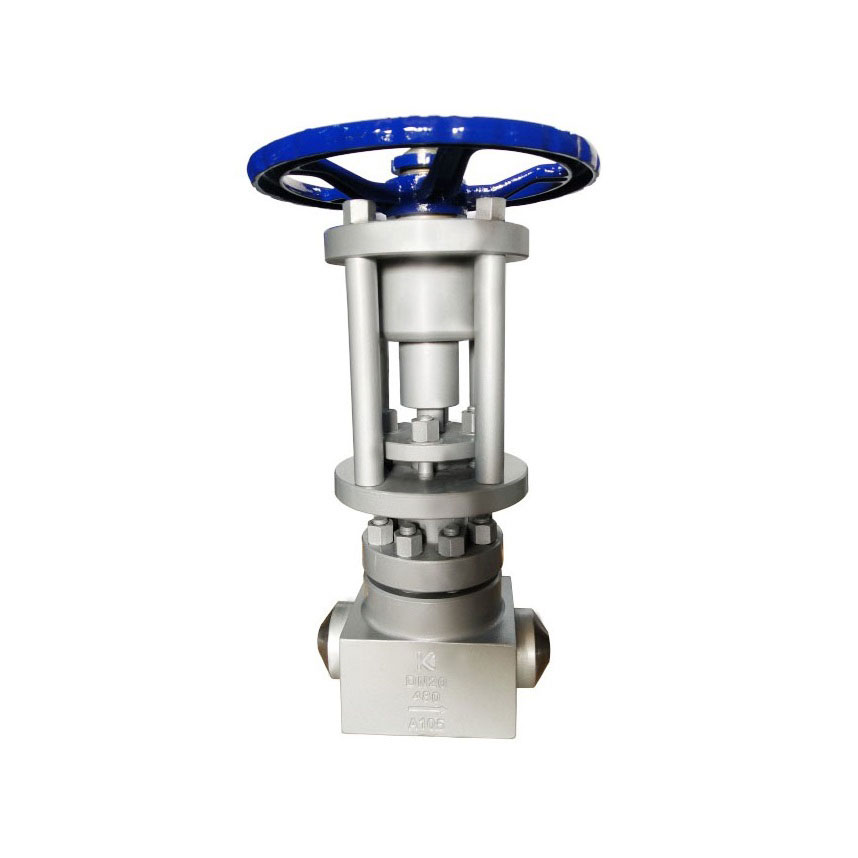

高溫高壓自密封鍛造截止閥

產品型號: J961Y（電動Y型高壓截止閥），J61Y(手動Y型高壓截止閥)

閥體材質: CF3M CF3 CF8M CF8 CF8C WCB WC6 WC9 C5 C12

口徑范圍: DN10-DN1000  3/8”-40”

壓力范圍: 10-75MPa 150LB-4500LB

溫度范圍: -196°C~600°C

應用行業: 石油、化工、火力、制藥、化肥、發電廠等行業

應用標準:

設計制造: JB/T 3595 ASME B16.34 DL/T531

結構長度: JB/T 3595 ASME B16.10 GB/T15188.1

對焊連接: JB/T3595 ANSI B16.25

檢驗標準: JB/T 3595 API 598

壓力/溫度:JB/T 3595 ASME B16.34

用途: 主要安裝在水、汽管道上作為啟閉裝置（如汽機、鍋爐疏放水、鍋爐定期排污門、減溫水總門等），在火電廠的疏放水系統中，目前大都采用國內的普通閥門或進口閥門，由于此類閥門結構的原因，閥芯和閥座長時間受到高溫、高壓流體的沖蝕，磨損極快，使閥門關閉不嚴，從而造成疏放水系統閥門的內漏問題。此款產品是能夠解決內漏問題的專用閥門.

結構簡述:

1.高壓介質進入閥門，先在閥籠充分降壓釋放壓能和噪音,閥瓣和閥座設計成隱藏式結構，這樣流體不會沖蝕閥芯和閥座的密封面，從而起到免沖刷的作用。通過閥瓣上下移動，可以任意調節閥門的流量，具有可調性。
2.耐高溫、高壓和耐沖蝕的性能主要零件均選用優質不銹鋼制造，閥芯和閥座的密封部位均采用堆焊司太立硬質合金的特殊加工工藝，密封面堆焊層不低于2.5mm。
3.閥瓣和閥籠之間接觸而不產生摩擦力,閥籠直向定位,使得閥門關閉嚴密無泄漏，開啟靈活無卡滯等優點。
4.閥桿、閥瓣采用活絡結構，可以調整制造過程中由于閥桿不同心而引起的擦傷、泄漏等問題。
5.閥桿表面經抗蝕性氮化處理,剛性、耐磨、抗擦傷性能好。
6.填料為柔性石墨，內加鎳絲, 柔軟耐磨,不會刮傷閥桿。
7.此閥門可以長期使用，只需在管道上面更換損壞內件即可（包括閥座、閥瓣、閥桿、閥籠、填料等）。

應用行業: 石油、化工、火力、制藥、化肥、發電廠等行業
