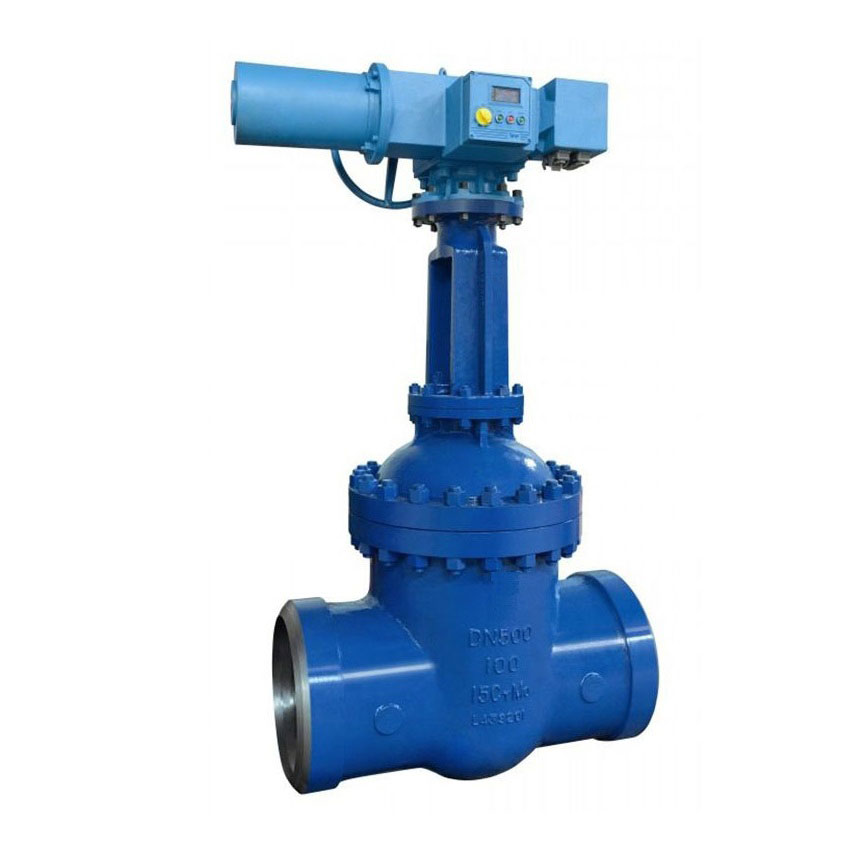

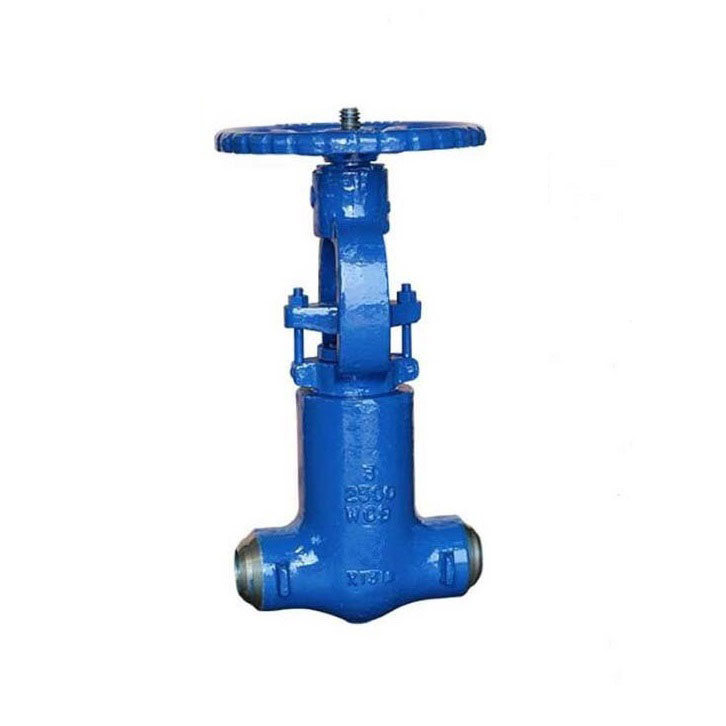

對焊連接高壓電站閘閥

產品型號: Z941Y, Z961Y

閥體材質: CF3M CF3 CF8M CF8 CF8C WCB WC6 WC9 C5 C12

口徑范圍: DN10-DN1000  3/8”-40”

壓力范圍: 10-75MPa 150LB-4500LB

溫度范圍: -196°C~600°C

應用行業: 石油、化工、火力、制藥、化肥、發電廠等行業

應用標準:

設計制造: GB/T12234 ASME B16.34

結構長度: JB/T3595 ASME B16.10 GB/T12221 GB/T15188.1

對焊連接: JB/T3595 GB/T12224 ANSI B16.25

檢驗標準: JB/T 3595 MSS SP61 API 598

壓力/溫度:JB/T 3595 ASME B16.34

工作原理和結構說明：

1、采用用流道等徑直通結構，極大降低了流阻系數與能量的損耗，顯著提高了閥門使用壽 命和性能。

2、閥門中腔采用壓力自緊式密封結構，密封性能好。

3、閘板與閥座密封面采用硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好。

4、閥桿表面經抗蝕性氮化處理，有良好的抗腐蝕性合抗擦傷性。

5、啟閉件的結構可根據用戶要求設計成單板、雙板、平行雙板等不同形式。

閥門安裝:

１、閥門安裝前應仔細核對閥門標志是否與使用要求相符，并注意介質流動方向只能與閥體上的箭頭指示方向一致。

２、安裝前應檢查閥門通道和密封面，如有污垢附著，應及時清理。

３、安裝前應仔細檢查手動裝置操作是否靈活，有無卡阻現象。

維護、保養和使用注意事項 :
1、閥門應存放在干燥、通風的室內，閥門兩端應堵塞。
2、長期存放的閥門應定期檢查，清除污物。應特別注意密封面的清潔，防止密封面的損壞。
3、安裝前應仔細核對閥門標志是否與使用要求相符。
4、安裝前應檢查閥門內腔和密封面，如有污垢，應使用清潔布擦拭干凈。
5、閥門使用后應定期檢查，檢查主管道密封面以及旁通密封面。若損壞失效，應及時修理或更換。

用途： “高溫高壓電站閘閥”也稱電站專用閥門，主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。電站閥門與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。
